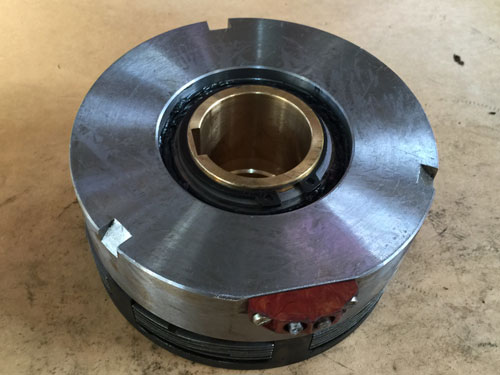

DLM9（ERD系列）电磁离合器是一种用于机械传动系统中,借助电磁力操作,使旋转运动的驱动侧部分与从动侧部分相结合或分离,从而实现动力和运动传递的执行元件.
离合器的标准工作电压为直流24伏.在一般情况下,只需采用开关、按钮、接触器、行程开关等普通电器元件组成的简单电路，就能方便的对其实现自动、远程控制，从而满足机械传动系统的变速、换向、起动及定位等各种要求。
该系列离合器的摩擦片是由钢质材料制成，仅试用于有油润滑冷却的条件下工作。干摩擦将导致不能正常工作，甚至损坏摩擦片。
该系列离合器属于无滑环离合器，安装简单，维护方便，在使用中，摩擦片正常磨损不需调整，适合用于转速较高和位于不易维护的位置使用。
|

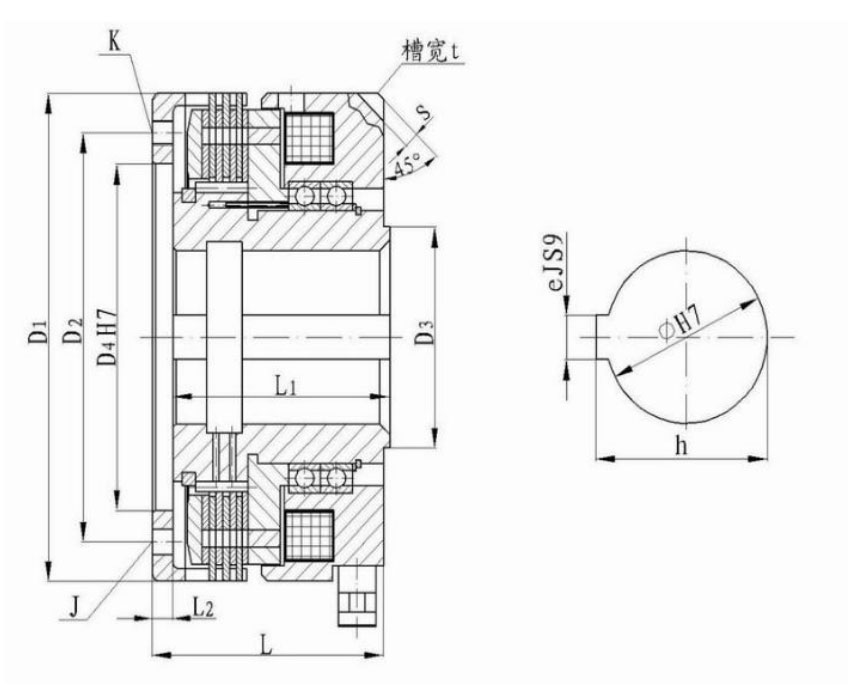

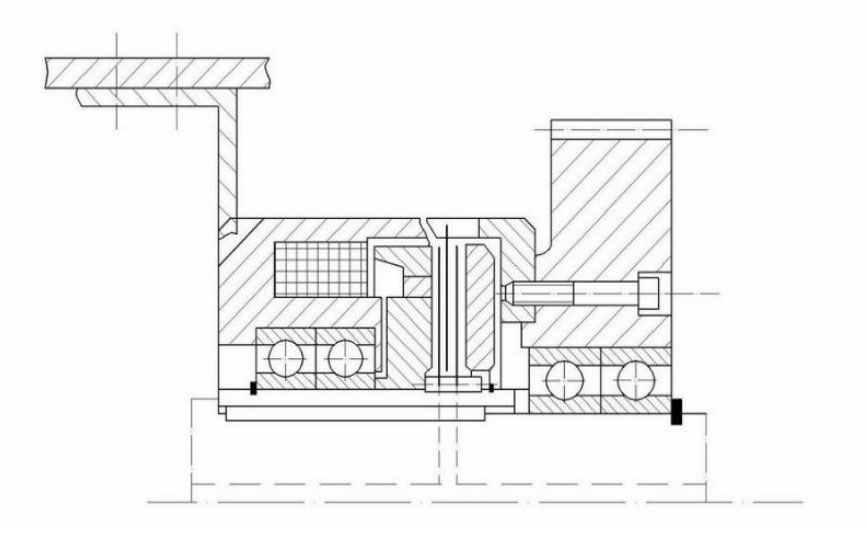

外形与安装尺寸
|
规格 size |
径向尺寸 Radil Demensions | 轴向尺寸 Axial Demensions | ||||||||||||
| D1 | D2 | D3 | D4 | ф | e | h | J | K | L | L1 | L2 | s | t | |
| 2 | 95 | 80 | 35 | 50 | 20 | 6 |
22.80+0.1
|
2—ф6 | 4—M6 | 55 | 50 | 5 | 4 | 8 |
| 5 | 110 | 90 | 45 | 65 | 30 | 8 |
33.30+0.2
|
3—ф6 | 4—M6 | 60 | 55 | 5 | 4 | 8 |
| 10 | 132 | 105 | 50 | 75 | 40 | 12 |
42.30+0.2
|
3—ф6 | 6—M8 | 67 | 60 | 7 | 5 | 10 |
| 16 | 147 | 120 | 55 | 85 | 45 | 14 |
47.40+0.2
|
3—ф8 | 6—M8 | 72 | 65 | 7 | 5 | 10 |
| 25 | 162 | 135 | 65 | 95 | 50 | 16 |
53.60+0.2
|
3—ф8 | 6—M8 | 82 | 75 | 7 | 6 | 12 |
| 40 | 182 | 155 | 75 | 120 | 60 | 18 |
64.40+0.2
|
3—ф10 | 6—M10 | 93 | 85 | 8 | 6 | 12 |
| 63 | 202 | 170 | 85 | 125 | 70 | 20 |
74.30+0.2
|
3—ф10 | 6—M10 | 109 | 100 | 9 | 8 | 14 |
| 100 | 235 | 200 | 100 | 150 | 70 | 20 |
74.90+0.2
|
3—ф14 | 6—M12 | 120 | 110 | 10 | 8 | 14 |
| 160 | 270 | 235 | 110 | 200 | 90 | 25 |
95.40+0.2
|
3—ф14 | 6—Ml2 | 142 | 130 | 12 | 10 | 16 |
| 250 | 310 | 260 | l40 | 220 | 110 | 28 |
116.40+0.2
|
3—ф16 | 6—M16 | 157 | 145 | l4 | 10 |
16 |
