DLM3系列离合器为湿式多片无滑环电磁离合器，需要在有润滑的条件下工作，摩擦片磨损小，使用寿命长。径向尺寸小、力矩大、可广泛应用于机床、轧钢、冶金采矿、金属压延、搬运、船舶渔业等设备的机械传动系统中，起到离合，换向、变速等作用。
离合器在下列条件下能可靠的工作：
1.周围空气温度为-5℃--+40℃。
2.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
3.离合器需在有润滑油的条件下工作。
4.离合器线圈的电压波动不超过+5%和-15%的额定电压。
5.离合器安装地点的海拔不超过2000米。
主要性能参数表：
|
规格 |
额定动力矩 |
额定静力矩 |
空效力矩 |
接通时间 |
断开时间 |
额定电压 |
线圈消耗功率 ( 20 ℃ ) |
允许最高转速 |
重量 |
供油流量 |
|
1.2 |
12 |
20 |
0.39 |
0.28 |
0.09 |
24 |
18 |
3500 |
1.6 |
0.2 |
|
2.5 |
25 |
40 |
0.40 |
0.30 |
0.09 |
24 |
21 |
3500 |
2.3 |
0.25 |
|
5 |
50 |
80 |
0.9 |
0.32 |
O.10 |
24 |
32 |
3000 |
3.4 |
O.40 |
|
10 |
100 |
160 |
1.80 |
0.35 |
O.14 |
24 |
38 |
3000 |
5 |
0.65 |
|
16 |
160 |
250 |
2.40 |
0.37 |
0.14 |
24 |
50 |
2500 |
6.6 |
0.65 |
|
25 |
250 |
400 |
3.50 |
0.40 |
0.18 |
24 |
61 |
2200 |
8.6 |
1.0 |
|
40 |
400 |
630 |
5.60 |
0.42 |
0.20 |
24 |
72 |
2000 |
l4.7 |
1.0 |
|
63 |
630 |
1000 |
9.00 |
0.45 |
0.25 |
24 |
83 |
1800 |
21 |
1.2 |

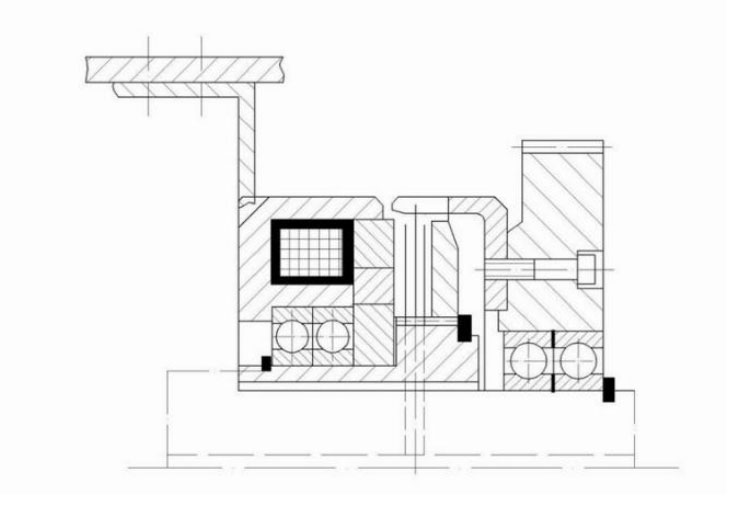

安装示意图

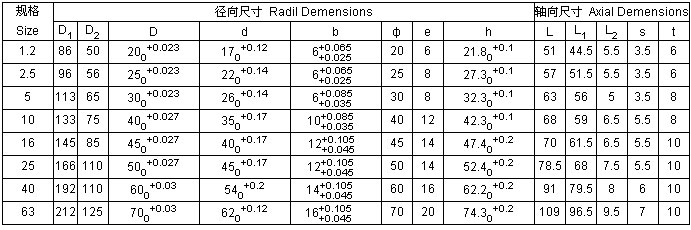

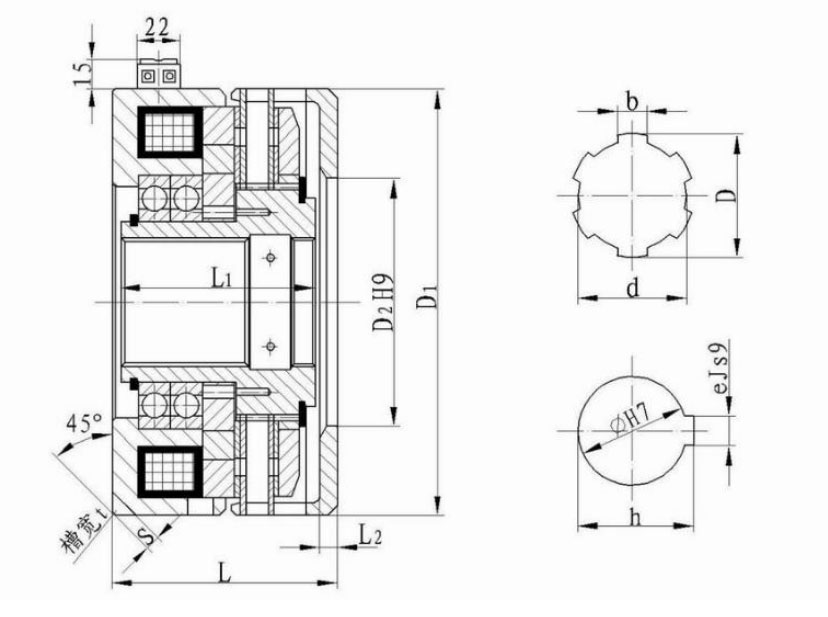

外形与安装尺寸：
