DLY2系列电磁离合器为牙嵌式有滑环定位电磁离合器。主要用于机械传动系统中，可在主动部分运转的情况下，使其主动部分与从动部分在一定的位置结合，增加了传递精度，从而达到定位和传递扭矩等目的。
离合器在下列条件下能可靠的工作：
1.周围空气温度为-5℃--+40℃。
2.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
3.离合器需在有润滑油的条件下工作。
4.离合器线圈的电压波动不超过+5%和-15%的额定电压。
5.离合器安装地点的海拔不超过2000米。
主要性能参数
|
规格 |
额定传递力矩 |
额定电压 |
线圈消耗功率 (20℃) |
允许最高结合转速 |
允许最高转速 |
|
5A |
50 |
24 |
21 |
36 |
4500 |
|
5AN |
50 |
24 |
26 |
36 |
4500 |
|
10A |
100 |
24 |
28 |
30 |
4000 |
|
25A |
250 |
24 |
32 |
20 |
3500 |

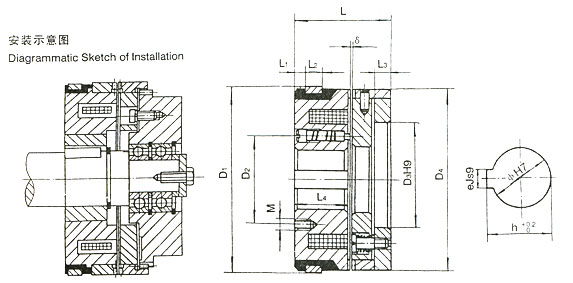

安装示意图
外形与安装尺寸
|
size |
径向尺寸 Radil Demensions |
轴向尺寸 Axial Demensions |
电刷型号 |
||||||||||||
|
D1 |
D2 |
D3 |
D4 |
ф |
h |
e |
M |
L |
L1 |
L2 |
L3 |
L4 |
δ |
||
|
5A |
87 |
41 |
45 |
86 |
28 |
31.3 |
8 |
3-M4深8 |
45 |
5 |
8 |
8 |
25.2 |
0.3 |
DS—002 |
|
5AN |
87 |
—— |
45 |
86 |
28 |
31.2 |
8 |
—— |
45 |
5 |
8 |
8 |
26 |
0.3 |
|
|
10A |
94 |
—— |
45 |
94 |
40 |
43.3 |
12 |
—— |
50 |
5 |
8 |
8 |
30 |
O.5 |
|
|
25A |
125 |
70 |
75 |
125 |
40 |
43.3 |
12 |
3-M5深10 |
55.5 |
4 |
9 |
l2 |
30.3 |
0.5 |
DS—001 |
