DLY3系列

发布时间:2020-04-18 11:21人气:

DLY3系列电磁离合器为牙嵌式无滑环电磁离合器主要用于机械传动系统中,可在主、从动部分相对转速较低或为零的情况下,实现从动部分与主动部分的结合,从而达到制动,换向定位,位移等目的。广泛用于金属加工机械,冶金轧钢机械,包装机械,医疗机械,食品加工机械,纺织印染机械,造纸机械,精密机床等行业。
离合器在下列条件下能可靠的工作:
1.周围空气温度为-5℃--+40℃。
2.在无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
3.离合器需在有润滑油的条件下工作。
4.离合器线圈的电压波动不超过+5%和-15%的额定电压。
5.离合器安装地点的海拔不超过2000米。

主要性能参数

规格
Sise

额定传递力矩
Rated Transmitting
Torque
N·m

额定电压:
Rsted Voltage
DCV

线圈消耗功率 (20℃)
Coil Consumption
power(20℃)
W

允许最高结合转速
Max Engagement
Revolution
r/min

允许最高转速
Allowed Max
Revolution
r/min

5A

50

24

24

50

4500

25A

250

24

38

20

3300

41A

410

24

64

15

3000

63A

630

24

60

相对静止

2500

100A

1000

24

80

相对静止

2200

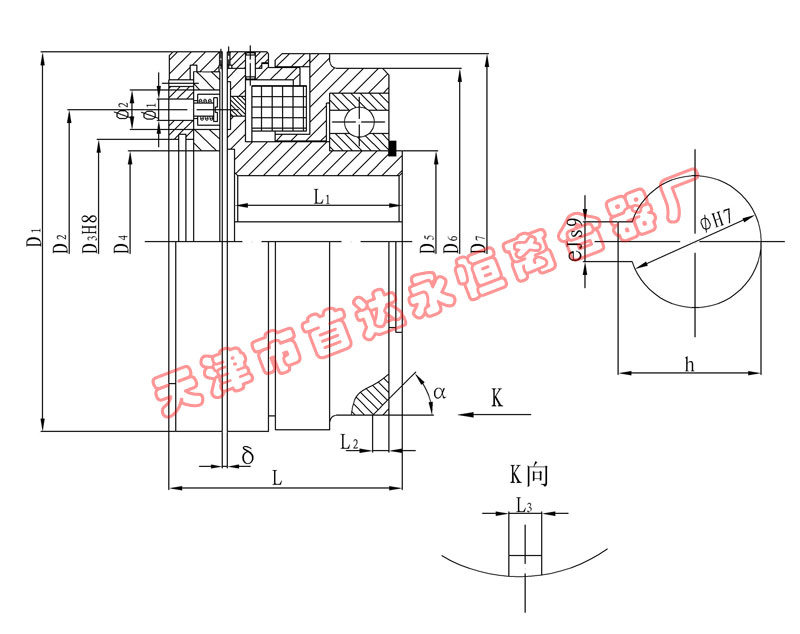

外形与安装尺寸

规格
size

径向尺寸 Radil Demensions

轴向尺寸 Axial Demensions

D1

D2

D3

D4

D5

D6

D7

ф1

ф2

ф

h

e

L

L1

L2

L3

a

δ

5A

82

58

42

36

35

75

82

3-ф4.5

3-ф10

20

22.80+0.1

6

55

42

6

8

45°

0.3±0.05

25A

115

80

62

55

55

105

115

3-ф6.5

3-ф12

40

43.30+0.2

12

70

50.8

5

10

45。

0.4±0.1

41A

134

95

72

68

70

127

134

6-ф8.5

6-ф15

45

48.80+0.2

14

83

61

7

10

45°

0.4±0.1

63A

145

95

72

65

65

127

145

3-ф8.5

3-ф15

40

43.30+0.2

12

85.6

64.5

5

10

45°

0.7±0.1

100A

166

120

90

80

85

152

166

6-ф8.5

6-ф14.5

60

64.40+0.2

18

95

68

10

12

45。

0.7±0.1

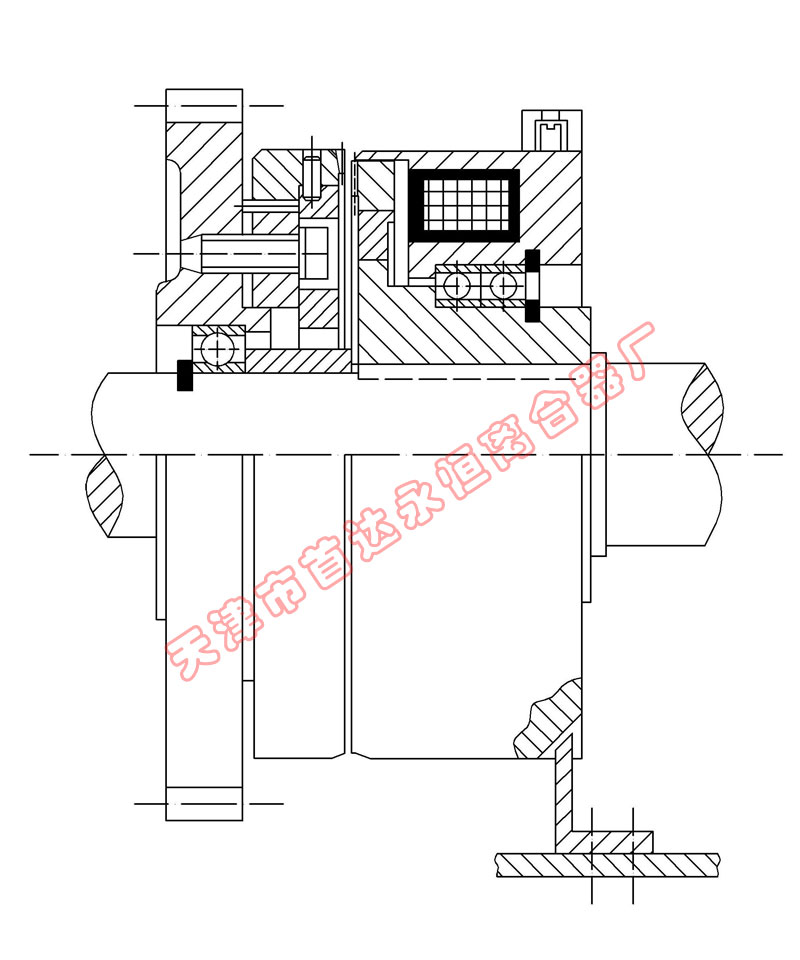

安装示意图
