DLYH系列

发布时间:2020-05-08 10:39人气:

天津市首达永恒离合器厂是一家专业生产电磁离合器、制动器企业,是国内起步较早的专业生产电磁制动器、离合器企业,已有二十多年研制开发电磁离合器历史。电  话:022-26992047 022-26990706    传  真:022-26990706



一用途
牙嵌式电磁失电离合器(以下简称离合器)用于机械传动系统中,可在主动部分运转的情况下,使从动部分与主动分结合或分离,从而起到制动,换向、变速、位移等目的。
离合器在下列条件下能可靠地工作
1.1周围空气温度在-5℃~+40℃之间;
1.2周围介质中无爆炸危险、且无足以腐蚀金属和破坏绝缘的气体及导电尘埃;
1.3离合器线圈电压波动不超过+5%和-15%的额定工作电压;
1.4离合器可在有润滑或无润滑的情况下工作;
1.5离合器安装地点的海拔不超过2000m
二结构和动作原理
离合器主要由磁轭 ,衔铁、齿环和电刷组成,磁轭内装有线圈,线圈引出线分别与两个滑环相焊接,导电是由电刷压紧滑环来完成,磁 与线圈和磁  与滑环均由绝缘良好的环氧树脂浇注。磁轭体内磁极端面上,有多个均布的弹簧和顶子。齿轮套也与磁 体相联,带端面齿的齿环可与用户的传动部分相联接。
线圈通电后产生磁通,磁力线经过磁  及衔铁形成闭合回路,衔铁被吸到磁  一侧,端面齿脱开,离合器终止扭矩传递。线圈断电后,磁通逐渐消失,衔铁被弹簧顶子推到齿环一侧,两端面齿相互齿合传递扭矩。
主要性能参数

规格
Size
额定动力矩
Rated Static Torque
N·m
额定电压:
Rated Voltage
DCV
线圈消耗功率 (20℃)
Coil Consumption
power(20℃)
W
允许最高结合转速
Max Engagement Revolution r/min
允许最高转速
Allowed Max
Revolution
r/min
16A
160
24
59
25
3000
25A
250
24
61
20
3000

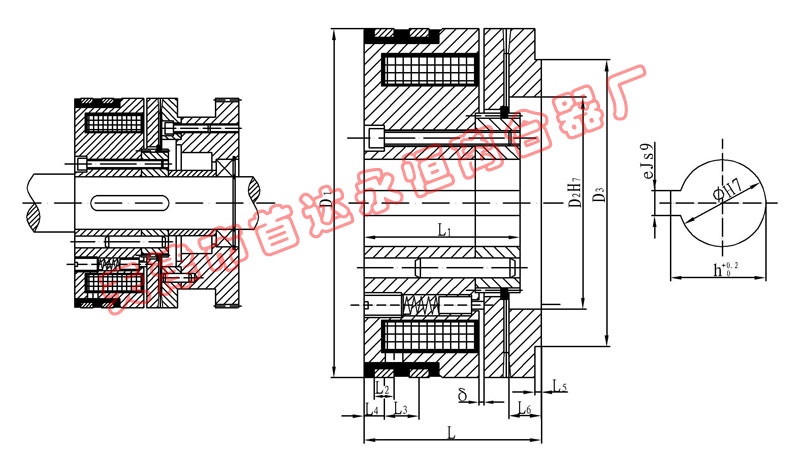

规格
Size
径向尺寸 Radial Demensions
轴向尺寸 Axial Demensions
电刷型号Brush odel

D1

D2

D3

ф

h
e

L

L1

L2

L3
L4
L5
L6
δ
16A
140
85
115
35
38.3
10
68.5
60
10
14
8
2.5
14
1.2
DS-005
25A
160
95
130
40
43.3
12
75
62
10
14
8
3
17
1.2
DS-005
