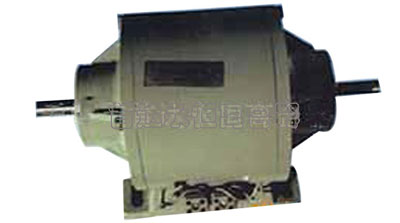

DLZ4系列电磁离合制动器是一种组合式多功能产品，主要用于机械传动系统中，可在主动部分运转情况下，对负载实现起动和制动两种功能，还可配上专业的电源控制装置，对负载实现高精度起、停、控制，广泛用于要求高精度的各种机械、印刷机械、电装机械及胶合板生产线等设备。
离合器在下列条件下能可靠的工作：
1.周围空气温度为-5℃--+40℃。
2.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃。
3.离合器需在有润滑油的条件下工作。
4.离合器线圈的电压波动不超过+5%和-15%的额定电压。
5.离合器安装地点的海拔不超过2000米。
主要性能参数
|
规格
|
额定动力矩 |
静力矩 |
额定电压 |
线圈消耗功率 ( 20 ℃ ) |
允许最高转速 |
|||
|
离合器 |
制动器 |
离合器 |
制动器 |
离合器 |
制动器 |
|||
|
0.5 |
5 |
5 |
5.5 |
5.5 |
|
12 |
12 |
4000 |
|
1 |
10 |
10 |
11 |
11 |
16 |
16 |
4000 |
|
|
2 |
20 |
20 |
22 |
22 |
20 |
20 |
4000 |
|
|
4 |
40 |
40 |
45 |
45 |
25 |
25 |
4000 |
|
|
8 |
80 |
80 |
90 |
90 |
36 |
38 |
3000 |
|
|
16 |
160 |
160 |
175 |
175 |
46 |
45 |
3000 |
|
|
25 |
250 |
250 |
275 |
275 |
50 |
49 |
2000 |
|
|
55 |
500 |
500 |
550 |
550 |
90 |
65 |
61 |
1500 |
|
100 |
1000 |
1000 |
1100 |
1100 |
24 |
66 |
31 |
1500 |

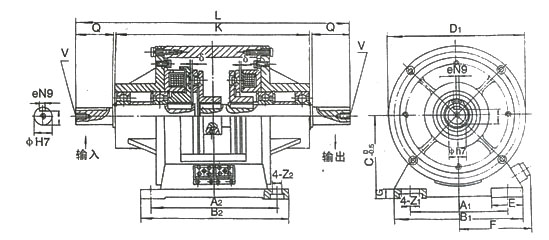

外型与安装尺寸
|
规格
Size |
A1 |
A2 |
B1 |
B2
|
C
|
D1
|
E
|
F |
G
|
K
|
L |
V |
Z1
|
Z2
|
ф |
Q
|
h
|
e
|
δ
|
|
0.5
|
65
|
90
|
90
|
105
|
65
|
100
|
27.5
|
58
|
10
|
132
|
187
|
M3深8
|
13.5
|
6.5
|
11
|
25
|
8.5-0.10
|
4
|
0.3
|
|
1
|
80
|
110
|
110
|
130
|
80
|
125
|
30
|
66
|
12
|
171
|
236
|
M4深6
|
15
|
9
|
14
|
30
|
11-0.10
|
5
|
|
|
2
|
105
|
135
|
140
|
160
|
90
|
150
|
35
|
81
|
15
|
210
|
295
|
M6深11
|
20
|
11
|
19
|
40
|
15.5-0.10
|
6
|
|
|
4
|
135
|
160
|
175
|
185
|
112
|
190
|
42
|
98
|
15
|
270
|
376
|
24
|
11
|
24
|
50
|
20-0.20
|
8
|
||
|
8
|
155
|
200
|
200
|
230
|
132
|
230
|
45
|
110
|
18
|
362
|
490
|
28
|
14
|
28
|
60
|
24-0.20
|
8
|
0.5
|
|
|
16
|
195
|
240
|
240
|
270
|
160
|
290
|
47
|
129
|
20
|
448
|
616
|
M10深17
|
28
|
80
|
33-0.20
|
10
|
|||
|
25
|
240
|
290
|
290
|
320
|
185
|
340
|
60
|
155
|
22
|
490
|
684
|
M10深17
|
30
|
14
|
50
|
90
|
44.5-0.20
|
14
|
|
|
100
|
336
|
344
|
440
|
404
|
227
|
464
|
84
|
225
|
22
|
472
|
700
|
--
|
22
|
50
|
120
|
44.5-0.20
|
14
|
||
